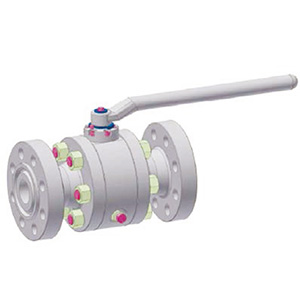

Краны с плавающим шаром и в опорах

Краны с плавающим шаром и в опорах

Параметры и характеристики кранов регламентируются ТУ 3742-001-26923618-2015. Данное изделие разрешено к применению ПАО «Газпром» и включено в реестр оборудования, технические условия которого соответствуют техническим требованиям ПАО «Газпром».

  • Разгруженный от давления шпиндель.
  • Низкий уровень шума/вибрации.
  • Полная герметичность.
  • Высокая пропускная способность.
  • Компактная конструкция.
  • Высокая скорость срабатывания.

Размер

DN 50 — 200/NPS 2’’ — 8’’


Давление

PN 63 — 250 bar/Class 300-1500


Температура

— 60° C ÷ +150° C


Области применения:

В этом случае шаровая пробка не связана жёстко со шпинделем, может перемещаться по отношению к нему и под действием давления среды со стороны входа прижиматься к уплотнительному кольцу со стороны выхода, герметизируя таким образом кран. При больших диаметрах прохода и давлениях пробка создаёт чрезмерно большие нагрузки на уплотнительное кольцо, что затрудняет работу крана, поэтому такая конструкция обычно используется при номинальных диаметрах не более 200 мм.

Сферы применения:

В таких кранах пробка устанавливается и поворачивается в опорах, она имеет осевой выступ (цапфу) в нижней части, входящий в специальное углубление, а сёдла под действием давления прижимаются к её сферической поверхности. Такая конструкция существенно снижает усилия, необходимые для управления краном и позволяет применять приводные устройства меньшей мощности, чем для кранов с плавающим шаром, однако такие устройства конструктивно сложнее и имеют более высокую стоимость.
