Шаровой кран ЗСПА-ОРБИТ

Продукция - Шаровой кран ЗСПА-ОРБИТ

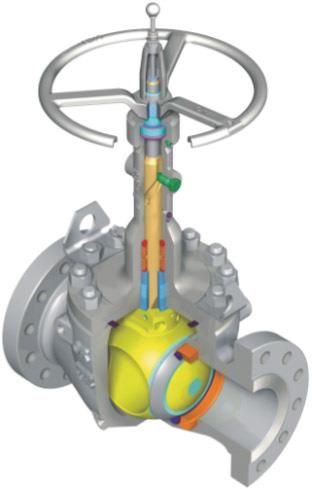

Шаровой кран ЗСПА-ОРБИТ

Кран предназначен для высокоцикличной работы в среде с высоким содержанием механических примесей, полных перепадов давления и температур.

ЗСПА-ОРБИТ производится по лицензии техническим контролем специалистов компании Cameron.

  • Полный проход.
  • Конструкция корпуса top-entry.
  • Различные виды уплотнений.
  • Конструкция с одним седлом.
  • Выдвижной шток.
  • Отсутствие трения шара затвора о седло в процессе работы.

Шаровой кран ЗСПА-ОРБИТ предназначен для высокоцикличной работы в средах с высоким содержанием механических примесей, полных перепадов давления и температур.

Технические характеристики:

Номинальный диаметр

50-700 мм

Номинальное давление

PN 16-420 bar / Class 150- 2500

Температура рабочей среды

от -60°C до +350°C

Отличительные особенности:

  • Открытие и закрытие без трения исключает абразивный износ уплотнений
  • Закачиваемый уплотняющий материал позволяет полностью исключить утечки.
  • Конструкция с одним седлом обеспечивает герметичную отсечку при любом направлении течения среды.
  • Износостойкое покрытие затвора гарантирует надежную работу в наиболее неблагоприятных условиях эксплуатации без ухудшения герметичности.
  • Оптимальные расходные характеристики уменьшают затраты мощности на прокачку, что сводит к минимуму износ седла и затвора.

  • Направляющая система для штока контролируется пазами в штоке, имеющими упрочненную поверхность, и твердыми направляющими штифтами.

  • Самоочистка затвора рабочей средой по всей поверхности перед поворотом

  • Небольшой перестановочный крутящий момент позволяет отказаться от редуктора и использовать маховик небольшого диаметра.

  • Механизм с наклонной поверхностью запирания затвора создает механическое уплотнение между затвором и седлом, плотно прижимая их друг к другу.

Принцип действия:

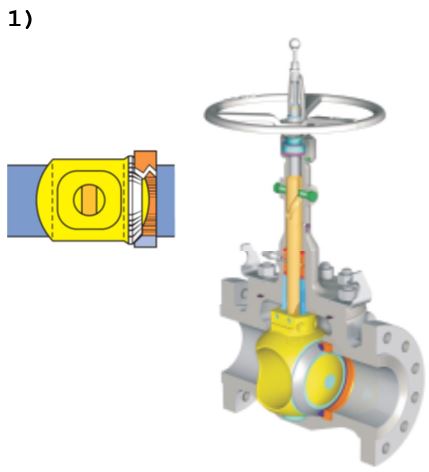

1. В закрытом положении затвор (обозначен желтым цветом) плотно прижимается к седлу (обозначено оранжевым цветом) наклонным участком штока(обозначен оранжевым цветом).

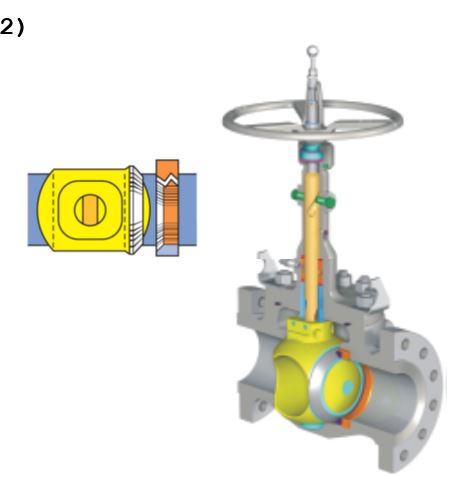

2. При повороте маховика против часовой стрелки шток поднимается вверх, а наклонная плоская поверхность на нижнем конце штока отводит затвор от седла.

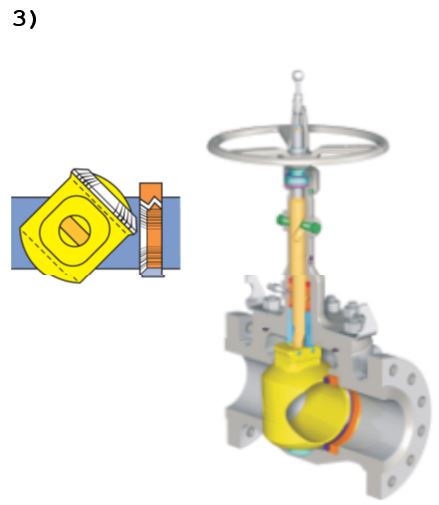

3. При дальнейшем подъеме штока направляющие спиральные пазы на штоке перемещаются по направляющим штифтам, а сам шток при этом

поворачивает затвор без трения о седло.

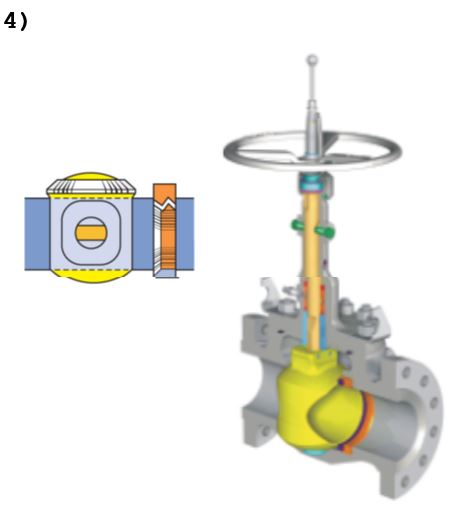

4. При полном открытии шток поднят в крайнее положение, а затвор вместе с корпусом образует прямопроходной канал.

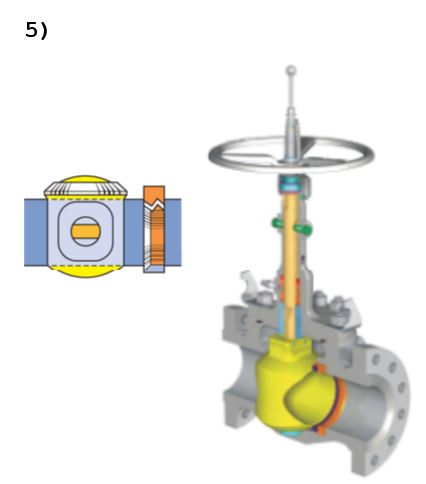

5. Для закрывания клапана маховик поворачивается по часовой стрелке. При этом шток начинает опускаться, поворачивая затвор.

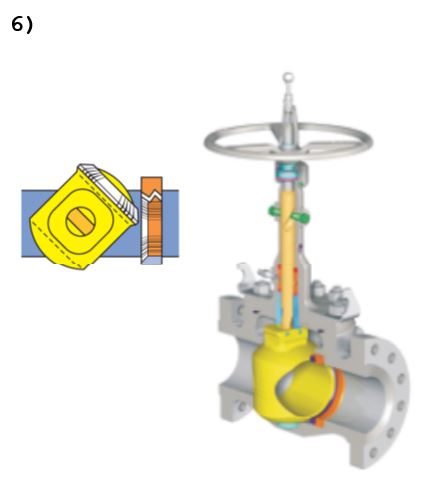

6. При дальнейшем повороте прецизионно выполненные в штоке спиральные пазы перемещаются по неподвижным направляющим, поворачивая шток и затвор на 90°.

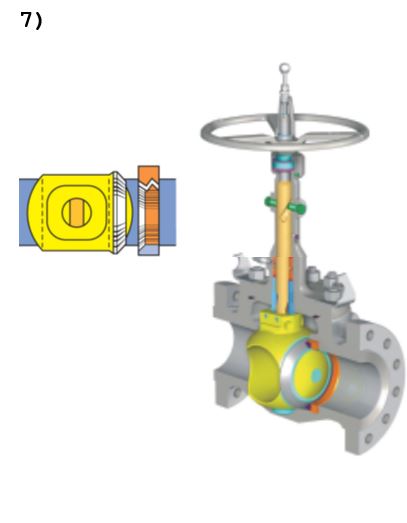

7. При небольшом не доходе до крайнего положения хода закрытия затвор оказывается повернут на 90°без касания седла.

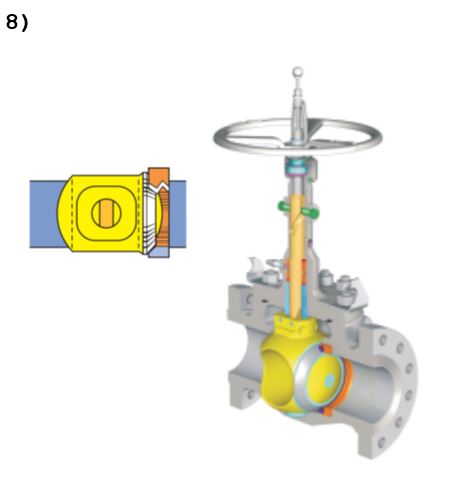

8. При заключительных оборотах маховика наклонная плоская поверхность на нижнем конце штока плотно прижимает затвор к седлу.
