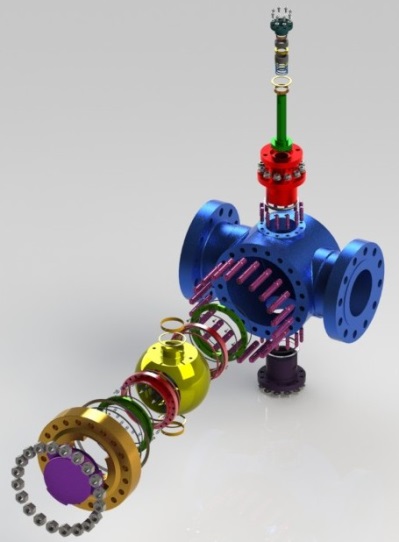

Трехходовой скребковый шаровой кран

Трехходовой скребковый шаровой кран предназначен для запуска или приема очистных и диагностических устройств в трубопроводах, транспортирующих природный газ и нефтепродукт. Параметры и характеристики оборудования регламентируются ТУ 3742-001-52787570-2014. Данное изделие разрешено к применению ПАО «Газпром» и включено в реестр оборудования, технические условия которого, соответствуют техническим требованиям ПАО «Газпром».

• со стопором, перекрывающим поток. Предназначен для проведения операций запуска и приема очистного и диагностического устройств.
• с байпасом, обеспечивающем запуск или прием очистного или диагностического устройства без перекрытия потока рабочей среды в трубопроводе.

• углеродистая сталь или нержавеющая сталь – для корпуса;
• нержавеющая сталь – для шаровой пробки;
• инконель, стеллит, карбид вольфрама – для уплотнений металл по металлу;
• фторопласт (ПТФЭ, тефлон), полиуретан, совместимые с рабочей средой – для мягких уплотнений и прокладок.

• Номинальный диаметр: от Dn 80 до Dn 1000 включительно.
• Номинальное давление: от Рn 16 до Рn 420.

• механическая – блокировка с клапаном сброса давления;
• пневматическая – если давление превышает 0,1 бар, байонетная система блокируется.
• Сигнализатор прихода скребка – встроенный указатель положения (флажок).
• Исполнение: фланцевое или под приварку.
• Ручной или электрический привод (редуктор) с индикатором открытия/закрытия – позиционером.
• Опционально – подземное исполнение с удлинителем и аккумулятором скребков.

• Остановочная пластина с большими отверстиями, новой конструкции для цилиндрических и сферических скребков.
• Крепление остановочной пластины в теле шаровой пробки.
• Легкое изменение функции приема на функцию запуска и обратно.
• Возможность быстрого снятия остановочной пластины (например, для прохождения диагностического устройства).

• Пожаробезопасная конструкция, подтвержденная сертификатом Ex.
• Уплотнение металл-металл (в зависимости от транспортируемой среды возможно применение различных видов уплотнений).
• Уплотнение штока – Chevron + Grafoil.
• Аварийное восстановление герметичности посредством впрыска герметика в уплотнение штока и седел без останова среды.

• Большая секция для прохождения среды (не менее 80% основного потока).
• Запуск/прием скребков без остановок трубопровода.
• Исключение перепадов давления и критического воздействия на систему.
• Отсутствие необходимости в дополнительной трубной обвязке.
• Секция байпаса всегда открыта – исключается накопление, застывание, кристаллизация за счет постоянного потока среды.
